Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Package/Case | Packaging | Product Status | Number of Channels | Inputs - Side 1/Side 2 | Voltage - Isolation | Common Mode Transient Immunity (Min) | Input Type | Output Type | Current - Output / Channel | Data Rate | Propagation Delay tpLH / tpHL (Max) | Rise / Fall Time (Typ) | Voltage - Forward (Vf) (Typ) | Current - DC Forward (If) (Max) | Voltage - Supply | Grade | Qualification | Operating Temperature | Mounting Type | Supplier Device Package |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
ACPL-268KLOPTOISO 1.5KV 2CH OPEN COL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-CDIP (0.300", 7.62mm) | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-CDIP |
![]() |
ACPL-268KL-100OPTOISO 1.5KV 2CH OPEN COL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-DIP | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-DIP |
![]() |
ACPL-268KL-200OPTOISO 1.5KV 2CH OPEN COL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-CDIP (0.300", 7.62mm) | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-CDIP |
![]() |
ACPL-268KL-300OPTOISO 1.5KV 2CH OPEN COL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-DIP | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-DIP |
![]() |
HCPL-563KOPTOISO 1.5KV 2CH OPEN COLL 8DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 8-DIP (0.300", 7.62mm) | Bulk | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 35ns, 35ns | 1.5V | 20mA | 4.5V ~ 5.5V | - | - | -55°C ~ 125°C | Through Hole | 8-DIP |
![]() |
HCPL-563K-100OPTOISO 1.5KV 2CH OPEN COLL 8SMD Broadcom Limited |
0 |
|
![]() Datasheet |
- | 8-SMD Butt Joint | Bulk | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 35ns, 35ns | 1.5V | 20mA | 4.5V ~ 5.5V | - | - | -55°C ~ 125°C | Surface Mount, Butt Joint | 8-SMD |
![]() |

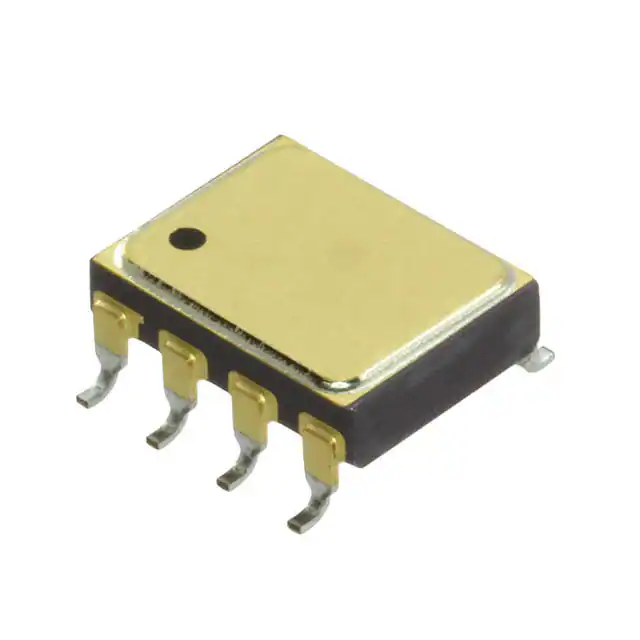

HCPL-563K-300OPTOISO 1.5KV OPEN COLL 8DIP GW Broadcom Limited |
0 |
|
![]() Datasheet |
- | 8-CSMD, Gull Wing | Bulk | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 35ns, 35ns | 1.5V | 20mA | 4.5V ~ 5.5V | - | - | -55°C ~ 125°C | Surface Mount | 8-DIP Gull Wing |
![]() |
HCPL-563K#200OPTOISO 1.5KV 2CH OPEN COLL 8DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 8-DIP (0.300", 7.62mm) | Bulk | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 35ns, 35ns | 1.5V | 20mA | 4.5V ~ 5.5V | - | - | -55°C ~ 125°C | Through Hole | 8-DIP |
![]() |

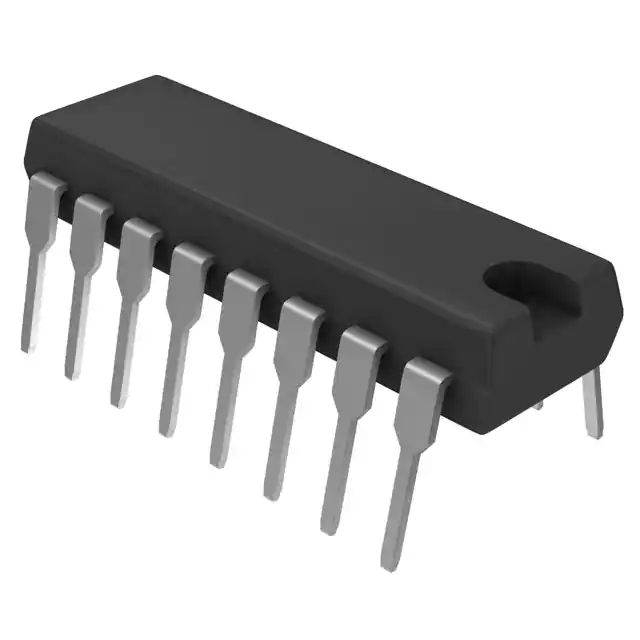

5962-0824203KEAOPTOISO 1.5KV 2CH OPN COLL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-DIP (0.300", 7.62mm) | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-DIP |
![]() |
5962-0824203KECOPTOISO 1.5KV 2CH OPN COLL 16DIP Broadcom Limited |
0 |
|
![]() Datasheet |
- | 16-DIP (0.300", 7.62mm) | Tube | Active | 2 | 2/0 | 1500VDC | 1kV/µs | DC | Open Collector, Schottky Clamped | 25 mA | 10MBd | 100ns, 100ns | 20ns, 8ns | 1.55V | 20mA | 3V ~ 3.6V | - | - | -55°C ~ 125°C | Through Hole | 16-DIP |
